株式会社ワイ・ドライブ

高解像度・高精度・±１％体積計測仕様版

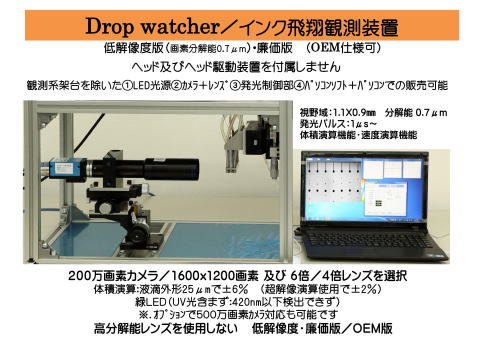

低解像度・廉価版（汎用／OEM仕様）

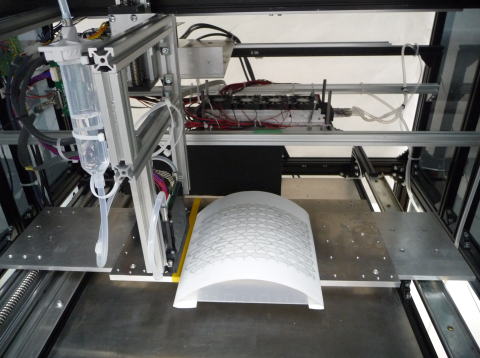

３DCADのSTLデータを用いた大型曲面
インクジェット塗布技術

ⅰ．３Ｄ-ＣＡＤのＳＴＬデータから、ＸＹＺ軸の曲面座標を演算し、更に曲面に応じ　　　てヘッド吐出周期を演算し、３Ｄ曲面塗布ソフトが機能することが分かった

　ⅱ．曲面の傾斜が４５度では、曲面端部でヘッド幅や４列ノズル間隔等の影響で、イン　　ク滴が飛散し塗布画像が乱れる。

ⅲ．ＸＹＺ軸の曲面座標演算は、効果的に実行されるが、メカとの整合性で、微調整が　　　必要である

ⅳ．３Ｄ曲面塗布制御ソフトは、３Ｄ-ＣＡＤの．ＳＴＬデータと印刷画像ＢＭＰデー　　　タがあれば、塗布可能である。

　　　　

　　　　　　

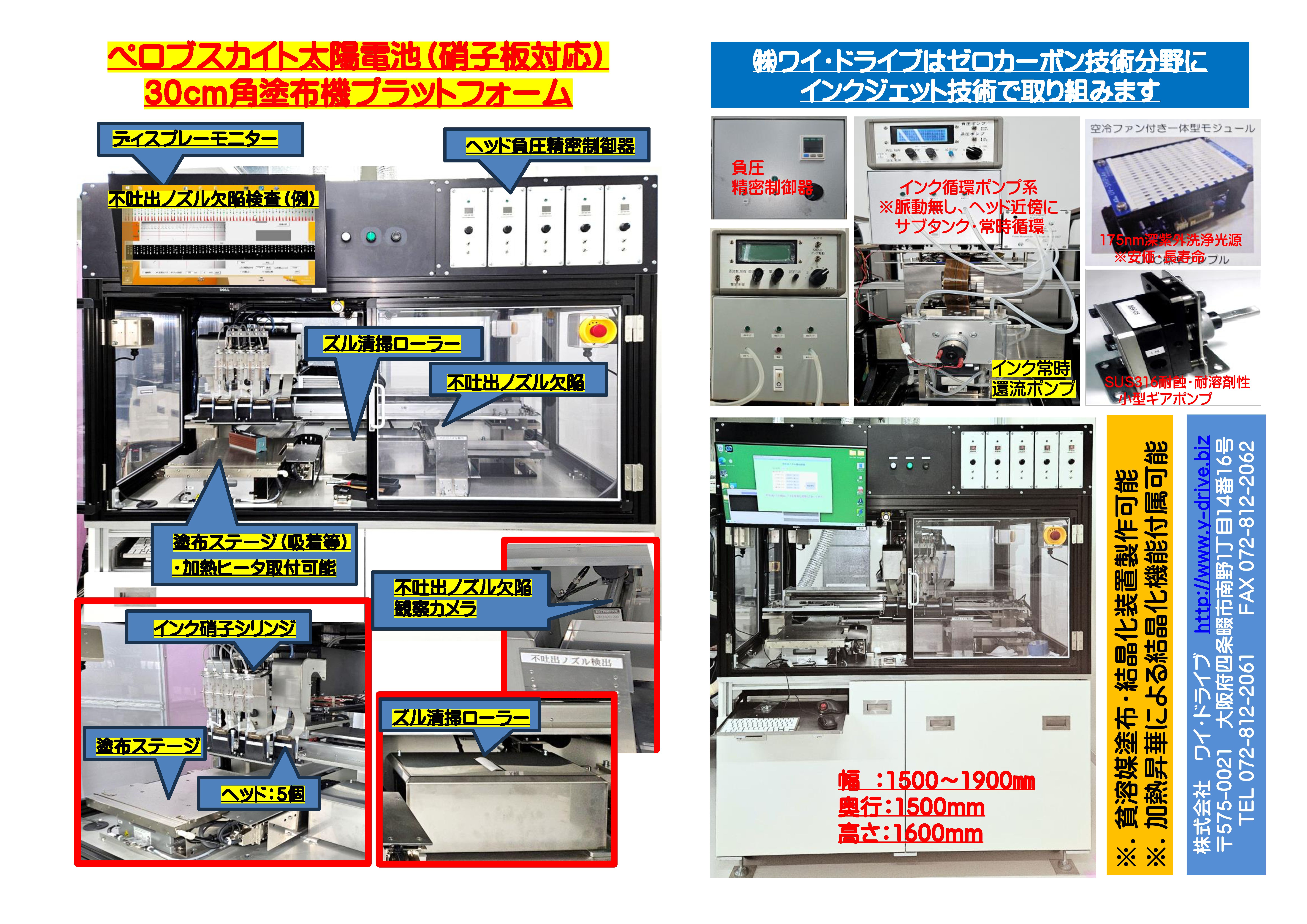

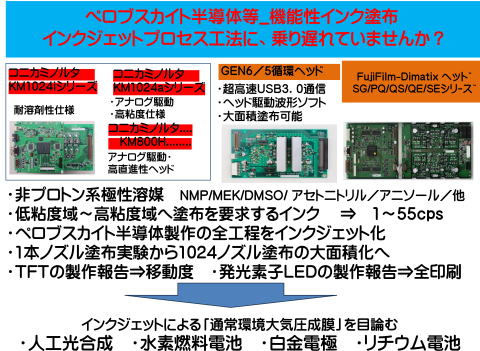

　　　ぺロブスカイト塗布向けインクジェット塗布技術
　
　　
　　

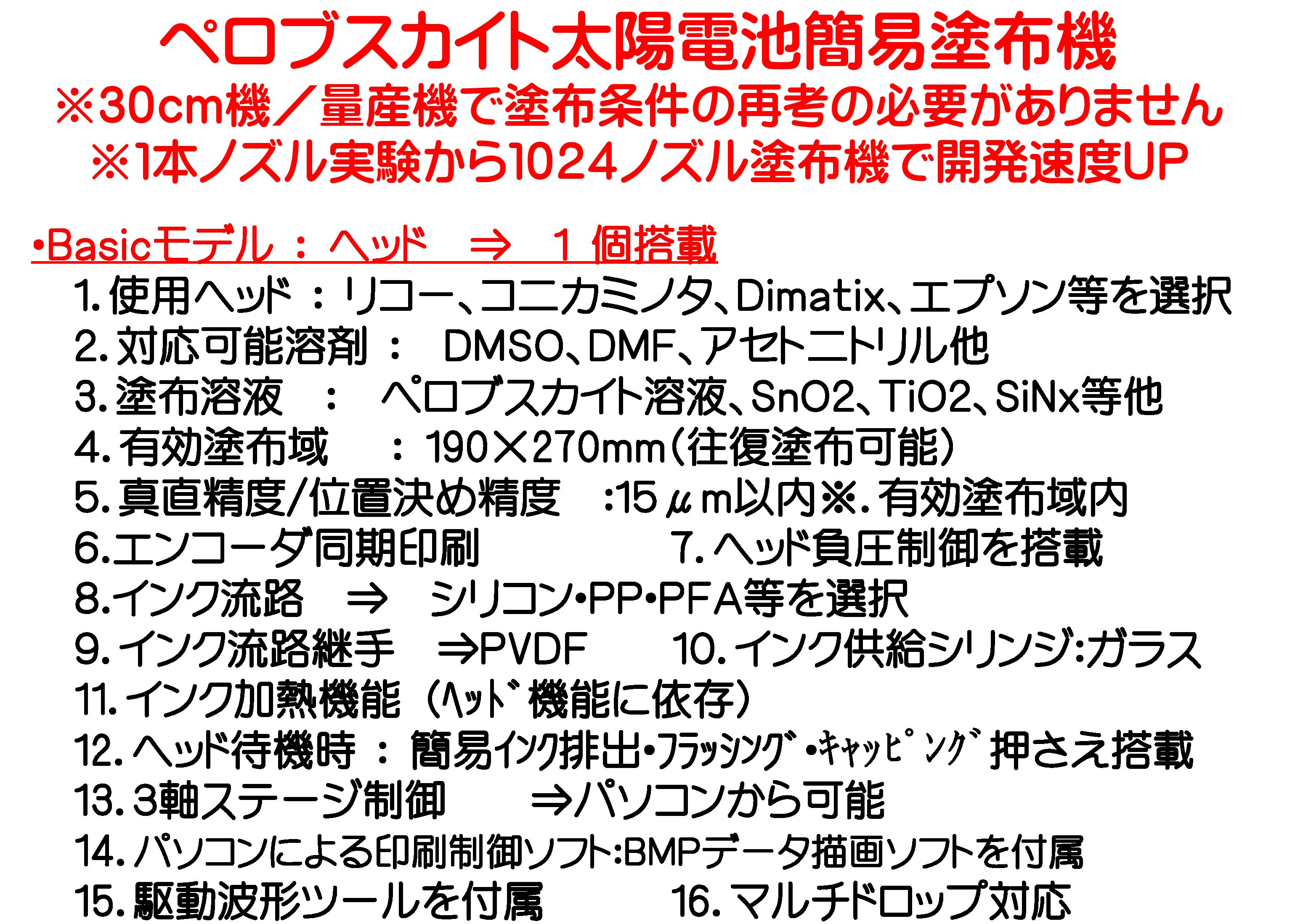

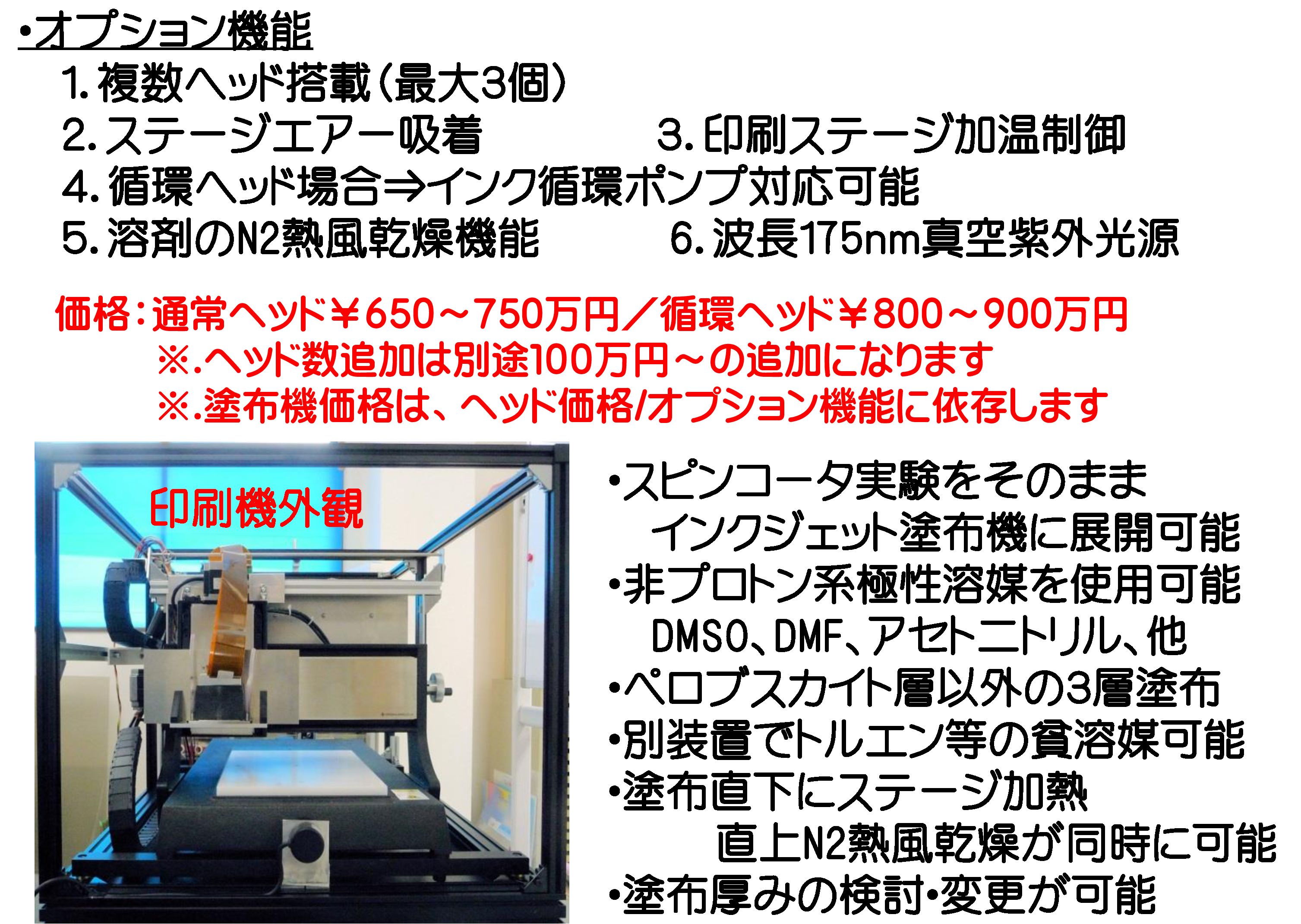

　　　　廉価版ぺロブスカイト塗布インクジェット装置

　

　　　

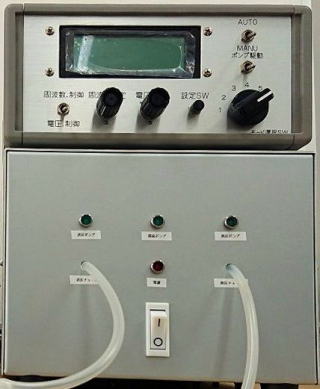

負圧生成器：非循環系／循環系ポンプ

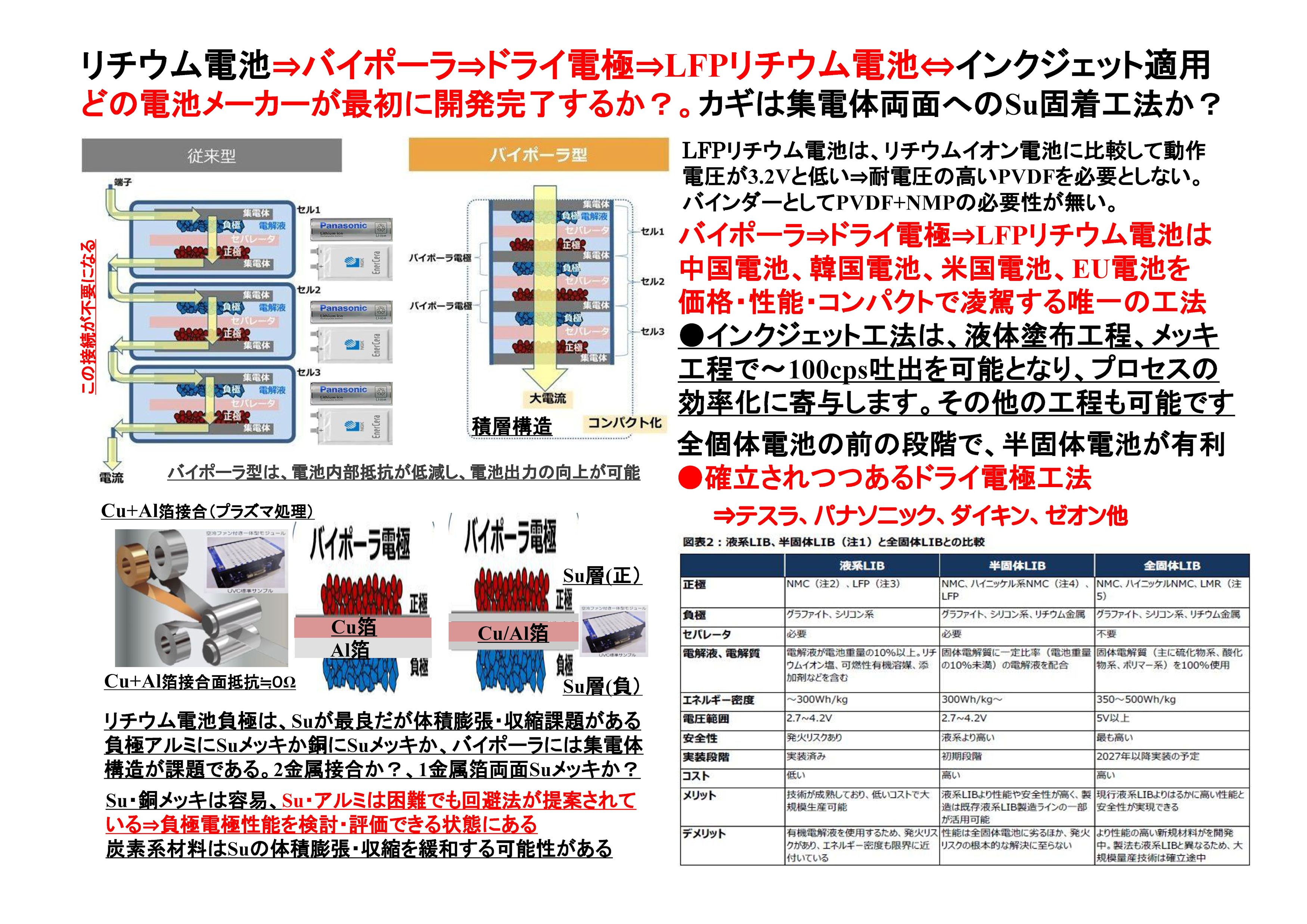

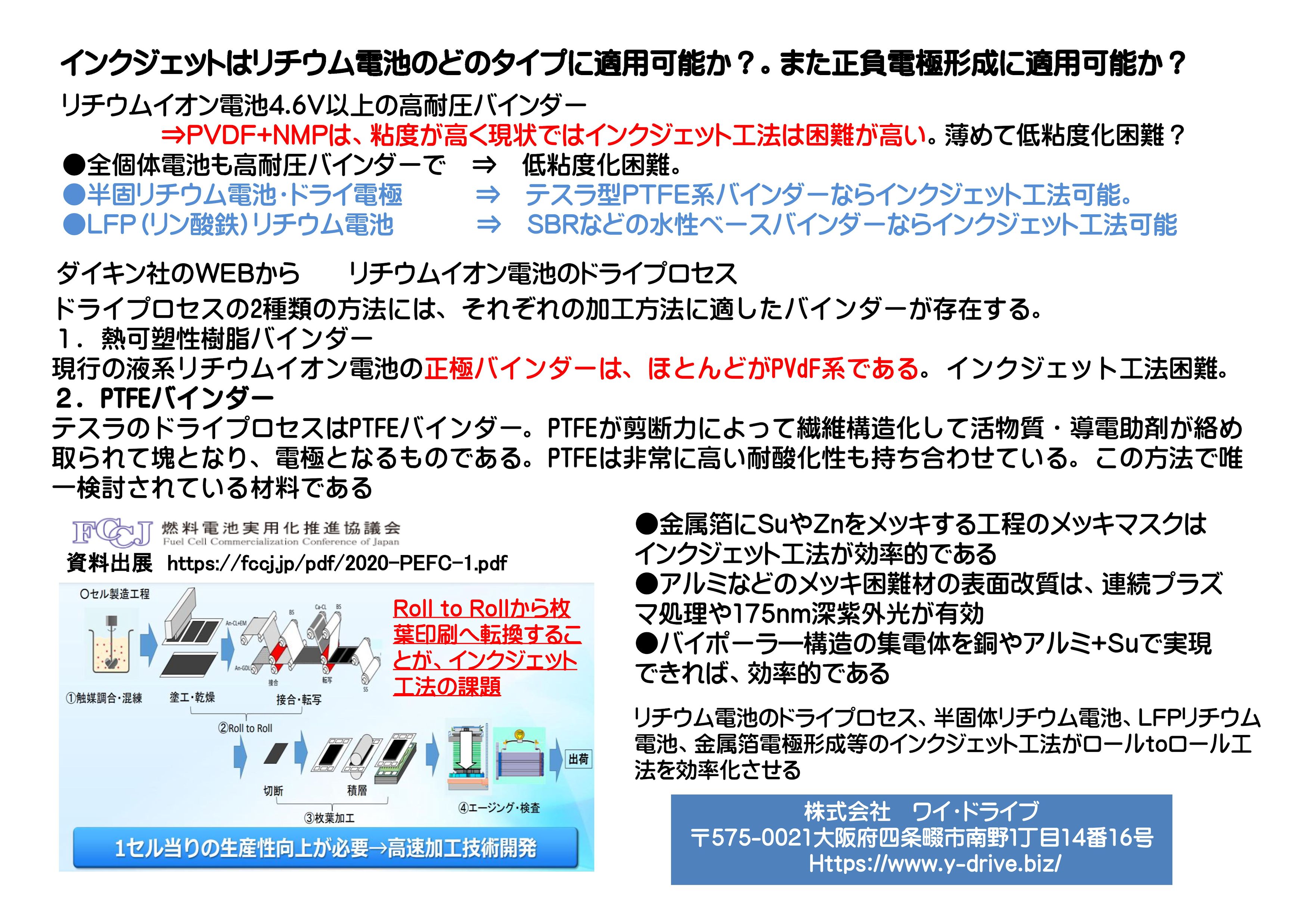

　　　　　リチウム電池部材へのインクジェット工法
　　　　　　　　　　　　
　　　　　　　　　　　　リチウム電池製造工法の革新
　バイポーラ、ドライ電極、LFPリチウム、正負電極のSu化工法工法
　

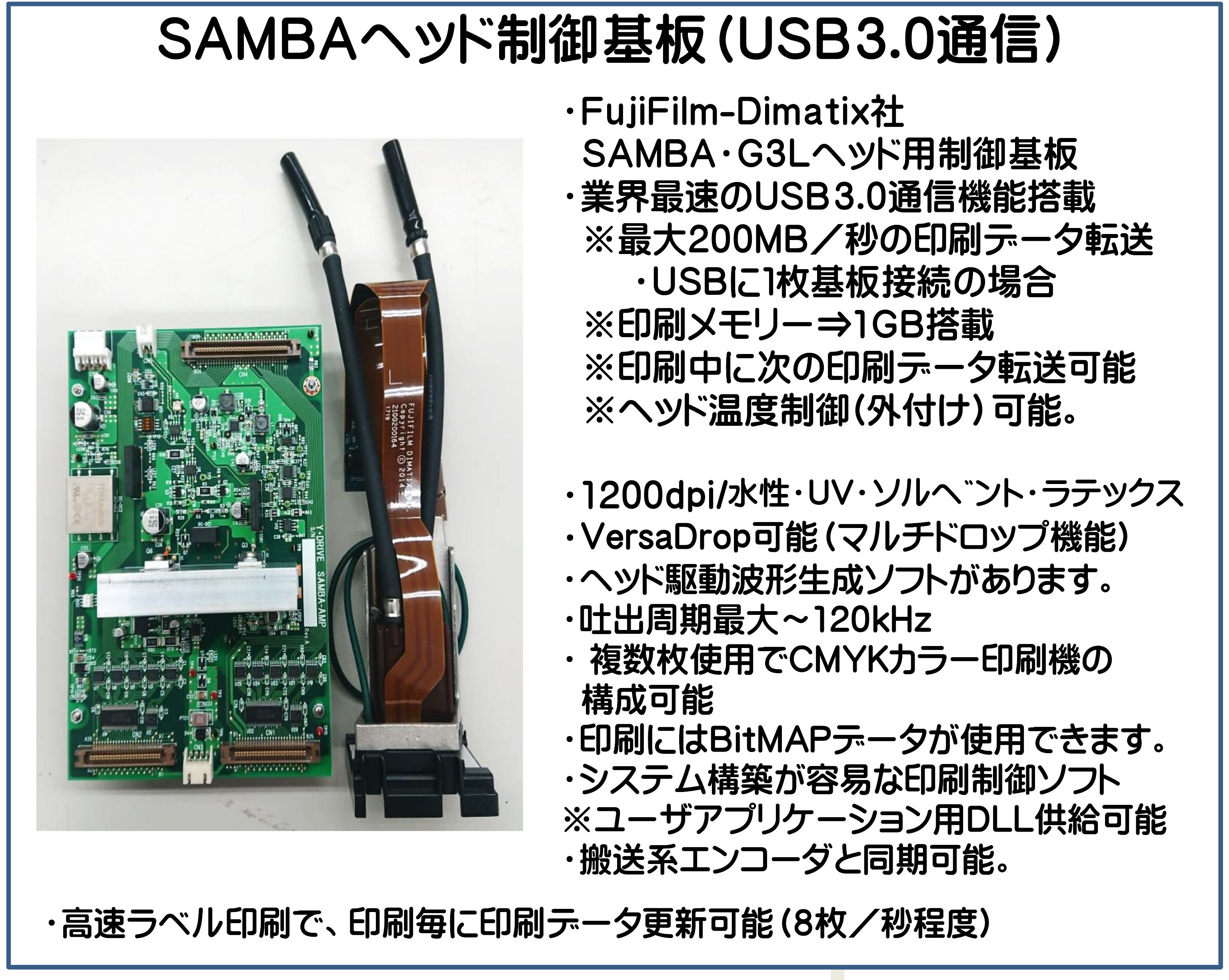

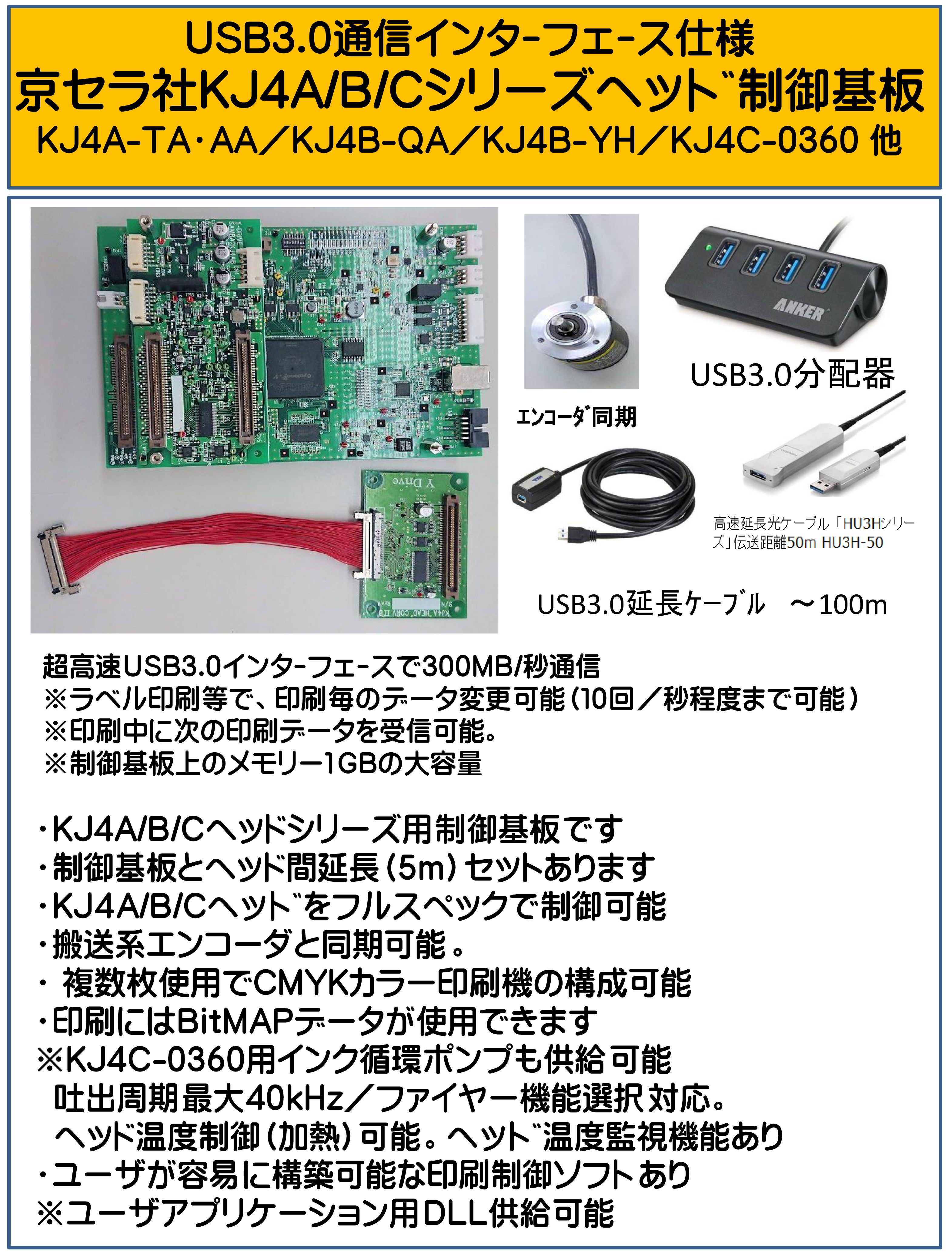

続々登場、高速通信ヘッド制御基板

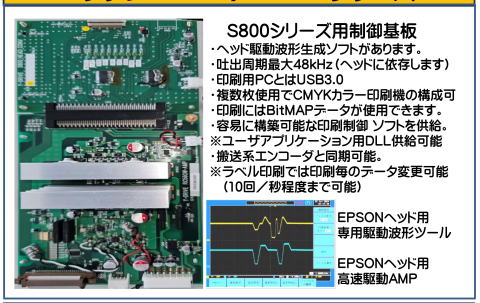

　　　ＥＰＳＯＮヘッド・S８００シリーズ用駆動基板

　　　

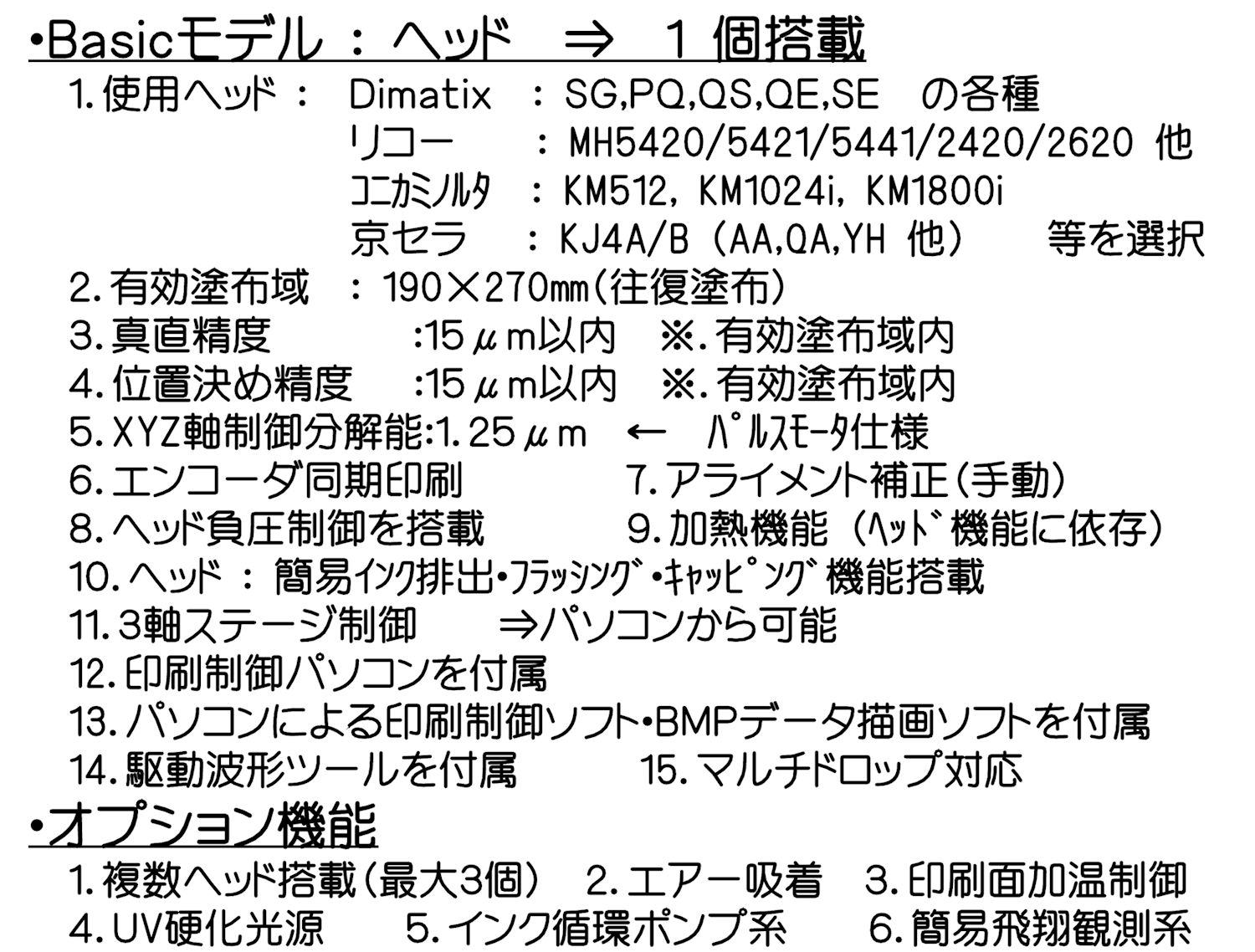

Basicモデル⇒ﾊﾟﾙｽﾓｰﾀ－制御/１ﾍｯﾄﾞ/600dpi仕様

　

Y Drive は、業界で唯一

「インクジェット制御技術」
「ヘッド構造理想化イメージ」
「インク性能とインクジェット技術」
「インクジェット塗布膜の定量評価技術」
をトータルで経験し、技術提供できる会社です

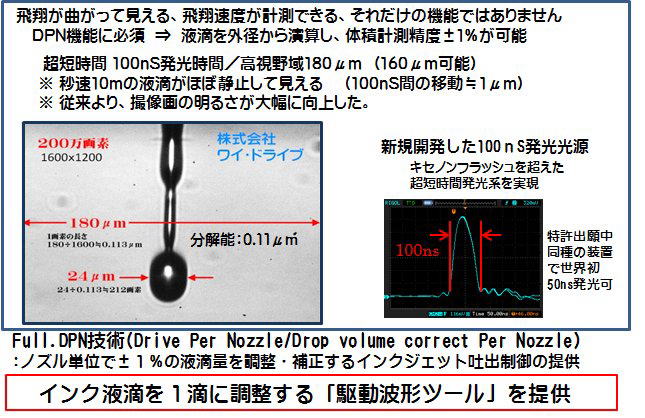

従来困難であった、インク飛翔体積を±１％で計測可能とすることで
ヘッド駆動制御技術やインク吐出評価技術
トータルで提供します。コンサルティングも可能。
　・インク吐出におけるサテライトの大幅な低減をする
　・インク粘度に最適化した駆動波形を求められます

　　インク着弾カメラ（1ｍｓ撮像：1000フレーム／秒）

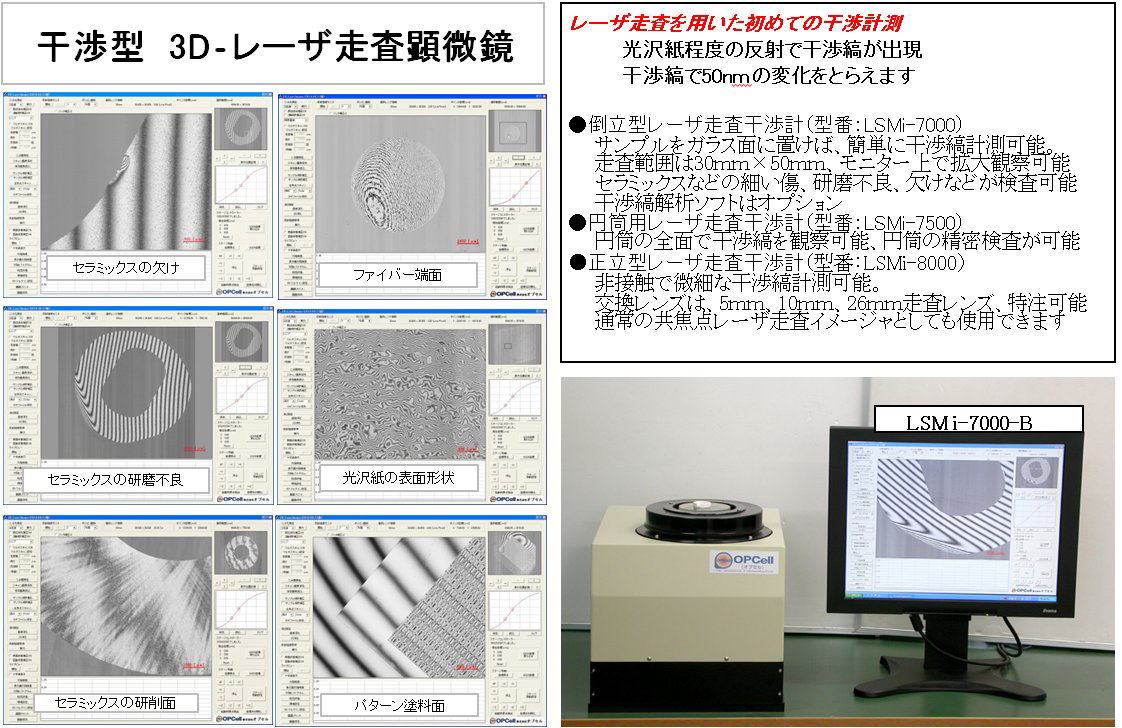

超広視野・高分解能　干渉型３Ｄレーザ顕微鏡
比類なき広視野域（３０ｘ５０ｍｍ）高分解能（５０ｎｍ／ｵﾌﾟｼｮﾝ10ｎｍ）
　　

　　　　資料のDownload　⇒　

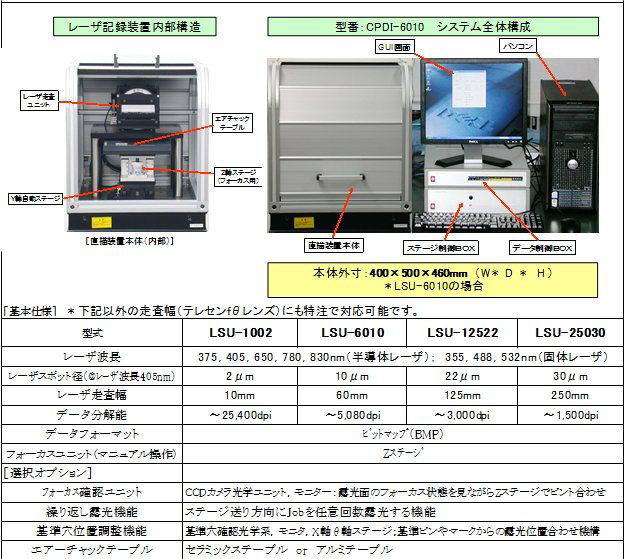

　　テレセントリック　Fθ　レーザ露光装置
　　　Fθレンズとポリゴンミラー使用による「ラスタースキャン型」

　　　資料のDownload　⇒　

　　　　　　　　Y Driveの　提供技術　

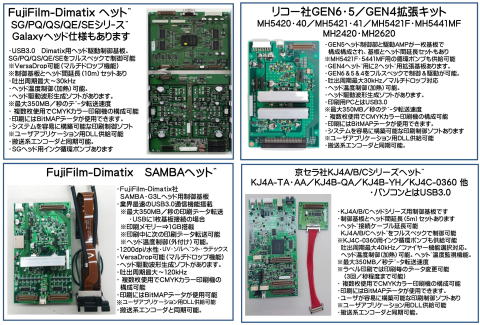

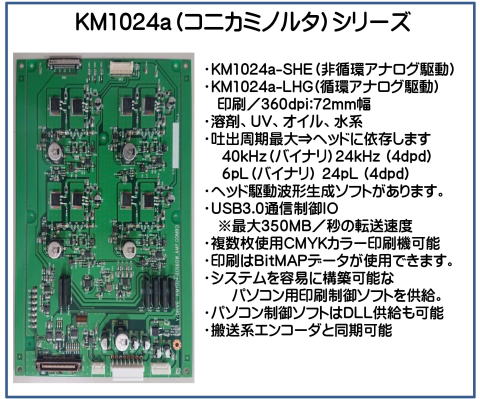

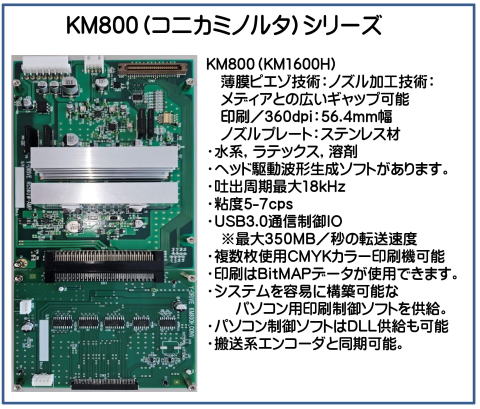

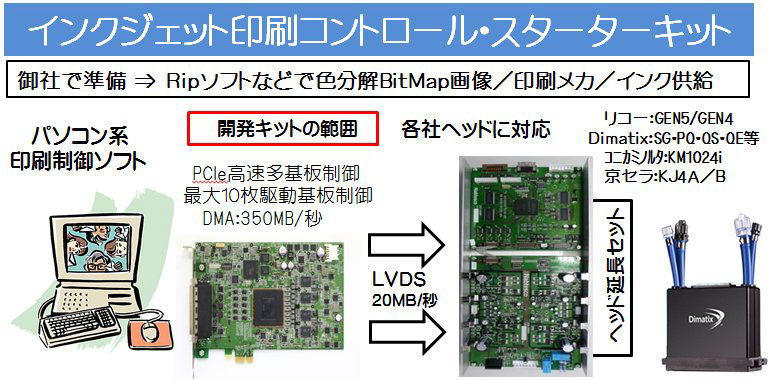

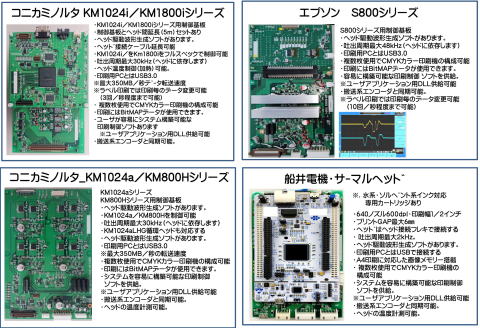

　　各社インクジェット制御基板スターター・キット

　　　　　　　

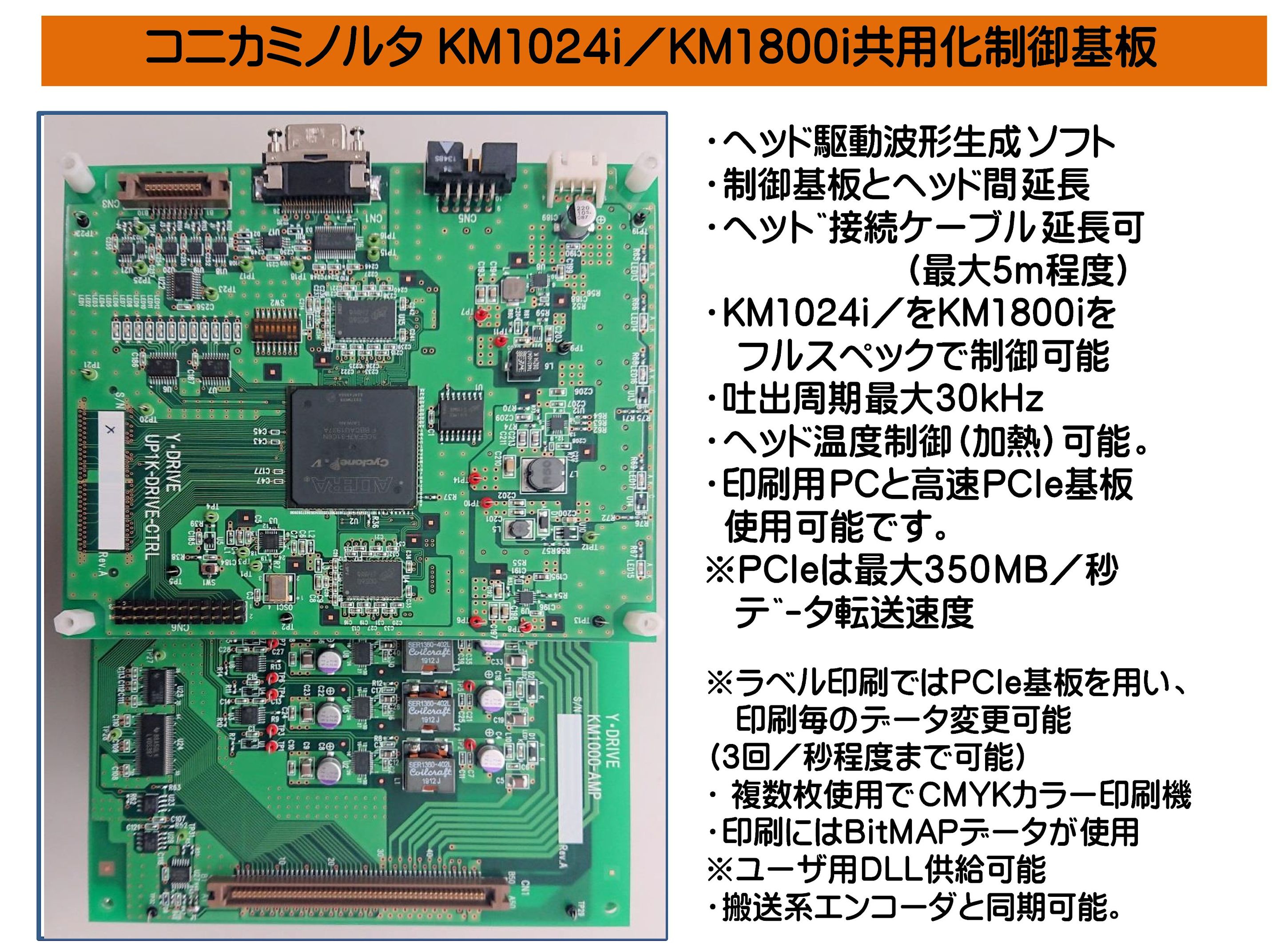

　　　弊社から供給する各社インクジェット駆動制御基板

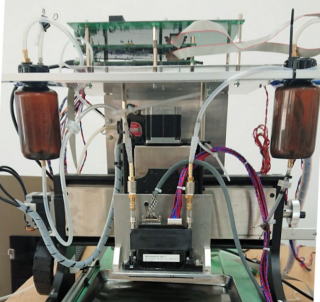

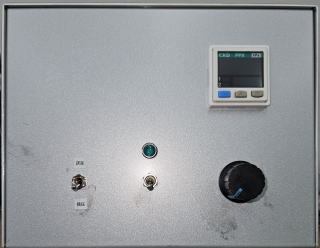

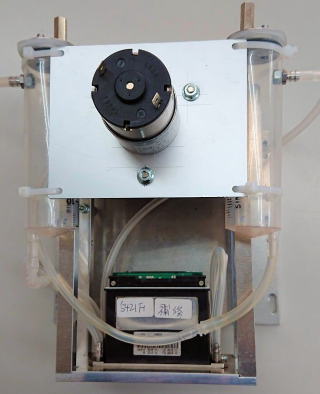

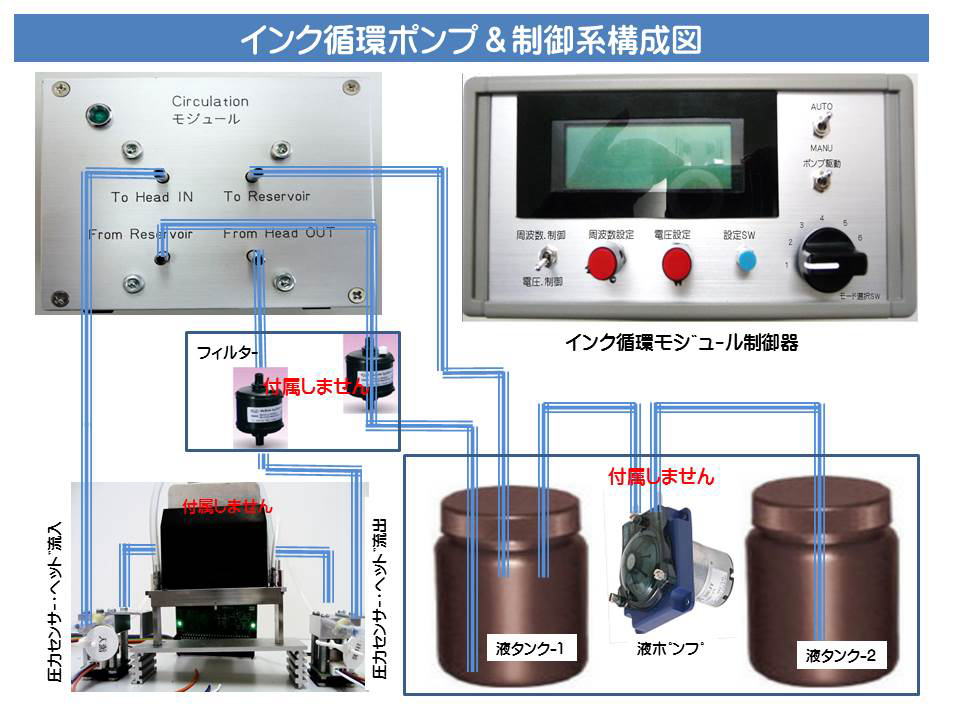

　　　　　　　　　　・インク循環モージュール
　　　　　 ⅰ．ヘッド内部のインク圧力の安定化制御　
　　　　 ⅱ．ヘッド内部の洗浄液循環・排出
　　　　　　ⅲ．インク交換時の内部残留空気の排出制　
　　　　 ⅳ．総循環量：循環系路配管に依存

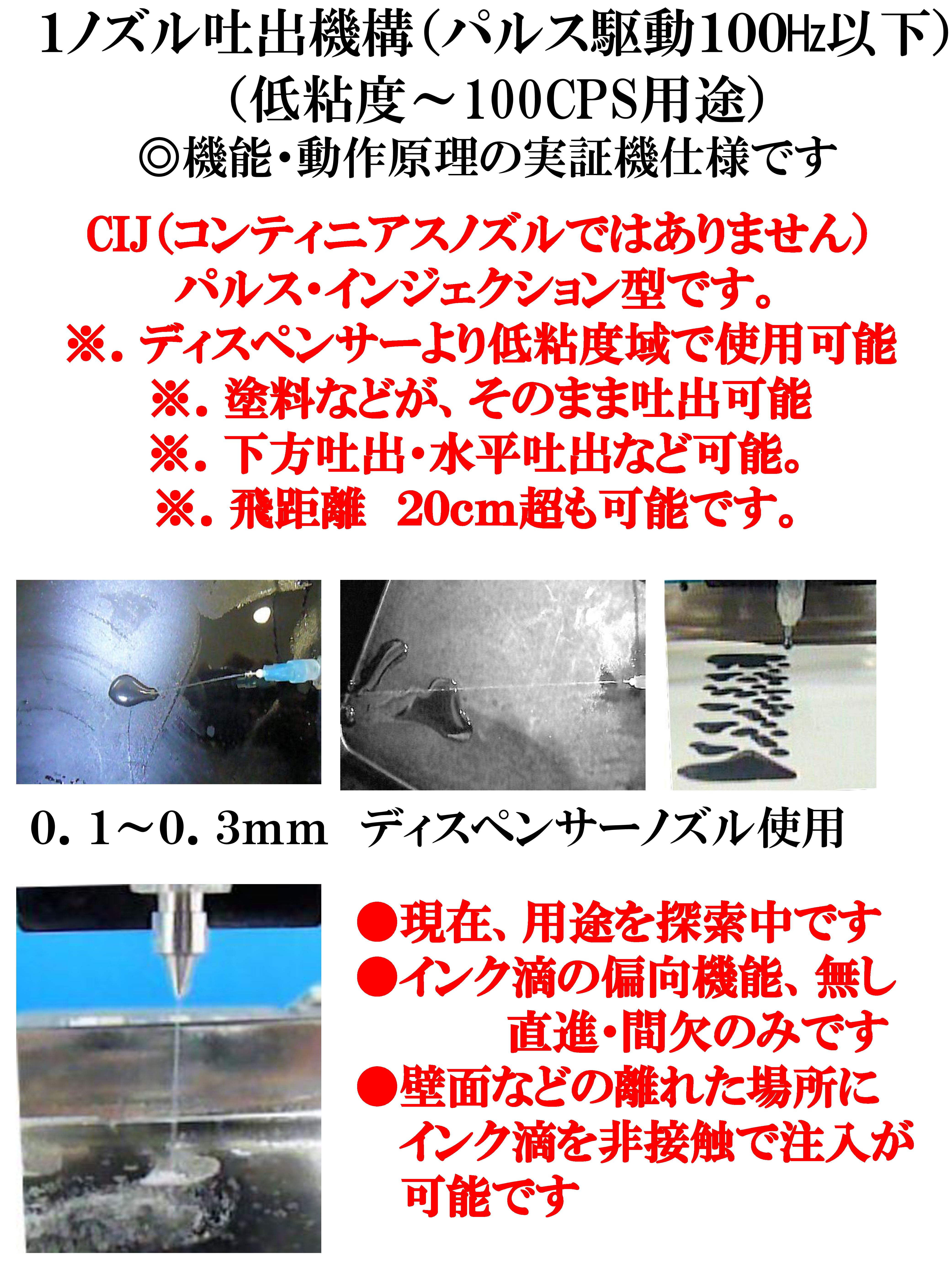

　　　　　　　１ノズル_JET吐出　実験仕様試作機
　　
　　　

　　　　　　　　　　　　　
　　　　　　　　　　　
　　　　　　　　　　　　レーザー刻印装置
　　　　　　　

　　　　　　　　　　　　　　

　

　　　　　FPDﾊﾞｯｸﾌﾟﾚｰﾝ用酸化物TFT_TEG評価機
　　　　　　　　　　　　　　　

酸化物半導体ＴＦＴのＴＥＧ評価装置を提供します
　　　

　　　

TOPICS

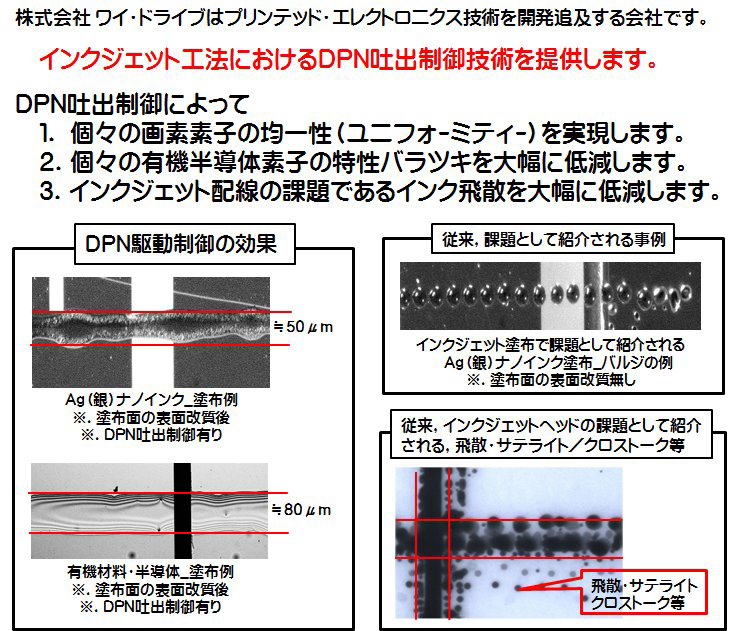

　　　　　　　「Y-Drive」は、インクジェットヘッド高精度吐出制御技術であるDPN機能
　　　　　　(Drive Per Nozzle / Drop volume corret Per Nozzle)　を実現するブランドです。

２０１１年９月に会社設立した、新しい会社です。

NEWS新着情報

2011年 9月 1日
門真市で創業しました
2012年 7月24日: 平成２４年度おおさか地域創造ファンド事業に採択されました
2013年3月25日
守口門真ものづくり元気企業認定
　　2014年２月26日　　: インク飛翔観測装置「関西ものづくり新選2014」に選定される　; 　　　　　; 　　　shinsen2014_Y Drive.pdf へのリンク
　　　　　　2014年3月10日　　　　　　: DPN機能制御付(Y Drive install) IJ印刷機開発開始　　YD_Printer2.jpg へのリンク
　　2014年３月26日　
門真市・カドマイスター認定
　　　　　2014年９月16日　　　　: 大阪府・ものづくり優良企業賞　2014認定
　2014年 9月16日: インクジェット工法の課題改善のコンサルティング事業開始する
2014年11月20日: 画像処理システム・ソフトウェア開発・FPGA処理の開発受託開始
2014年11月20日: 電子回路開発設計・各種検査装置　の受託開始
　　　　　201５年３月27日　　　　　
エコアクション２１　認証・取得
　　　　　　2015年４月９日　　　　　: 第２７回　中小企業優秀新技術・新製品賞　優秀賞受賞　インクジェットDPN駆動制御技術機器
　　　　　　2015年8月　5日　　　　　: デジタルサーボ制御基板の開発受託を開始。Cortex-M3ｼﾘｰｽﾞによる電流ベクトル制御を実現します
　　2016年4月　6日　: 伸縮性導電性（ストレッチャブル）ペースト

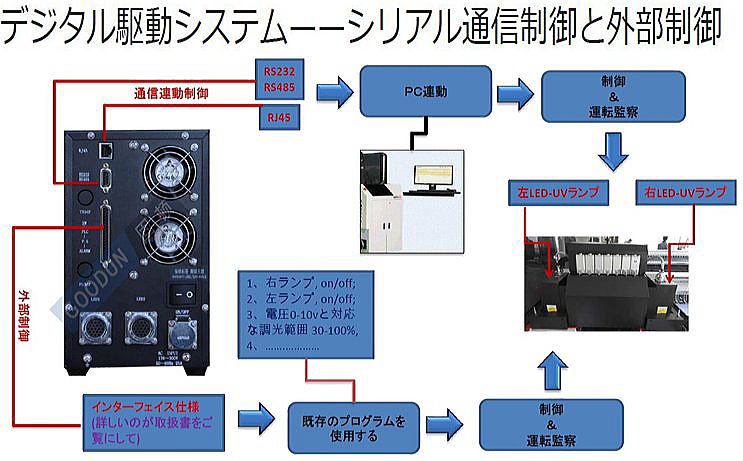

　2017年4月　6日: 276nmUVLED細菌死滅用・殺菌光源を開発
